Hướng dẫn thực tế về tỷ lệ lấp đầy vật liệu MBBR: định nghĩa, giới hạn tầng sôi phía sau mức trần 67%, phạm vi khuyến nghị cho các nhà máy đô thị và công nghiệp cũng như các mẹo điều chỉnh bao gồm loại bể, sục khí và chất lượng nước khu vực.
Giới thiệu
Tỷ lệ lấp đầy (còn được viết là tỷ lệ lấp đầy hoặc tỷ lệ lấp đầy) là một trong những thông số được hỏi thường xuyên nhất trong thiết kế MBBR:
đặt nó quá thấp và khả năng xử lý có thể bị giảm sút; đặt nó quá cao và khả năng hóa lỏng có thể bị suy giảm.
Trong thực tế kỹ thuật, tỷ lệ lấp đầy của phương tiện MBBR thường được kiểm soát trong25%–67%(tùy thuộc vào loại vật liệu và cấu hình bể), với phạm vi khuyến nghị khác nhau đáng chú ý cho các ứng dụng công nghiệp và đô thị.
Tỷ lệ lấp đầy là gì và tại sao 67% thường được coi là mức trần
Tỷ lệ lấp đầy là tỷ lệ phần trăm thể tích hiệu dụng của lò phản ứng được chiếm bởi thể tích đã lắng của môi trường. Nó xác định cả tổng lượng vật liệu có sẵn cho sự phát triển màng sinh học và liệu vật liệu có thể chuyển động tự do dưới lực thủy lực và sục khí hay không.
Trong các dự án thực tế, tỷ lệ lấp đầy được đo dựa trên thể tích đã ổn định của vật liệu: mẫu vật liệu được nạp vào ống đong chia độ hoặc thùng chứa đã hiệu chuẩn, gõ nhẹ cho đến khi thể tích ổn định, sau đó so sánh với thể tích của bể. Sự khác biệt về kích thước giữa các lô có thể ảnh hưởng đến phép đo, do đó, việc thiết kế, mua sắm và định lượng phải được tính toán dựa trên cùng thông số kỹ thuật của lô nếu có thể.

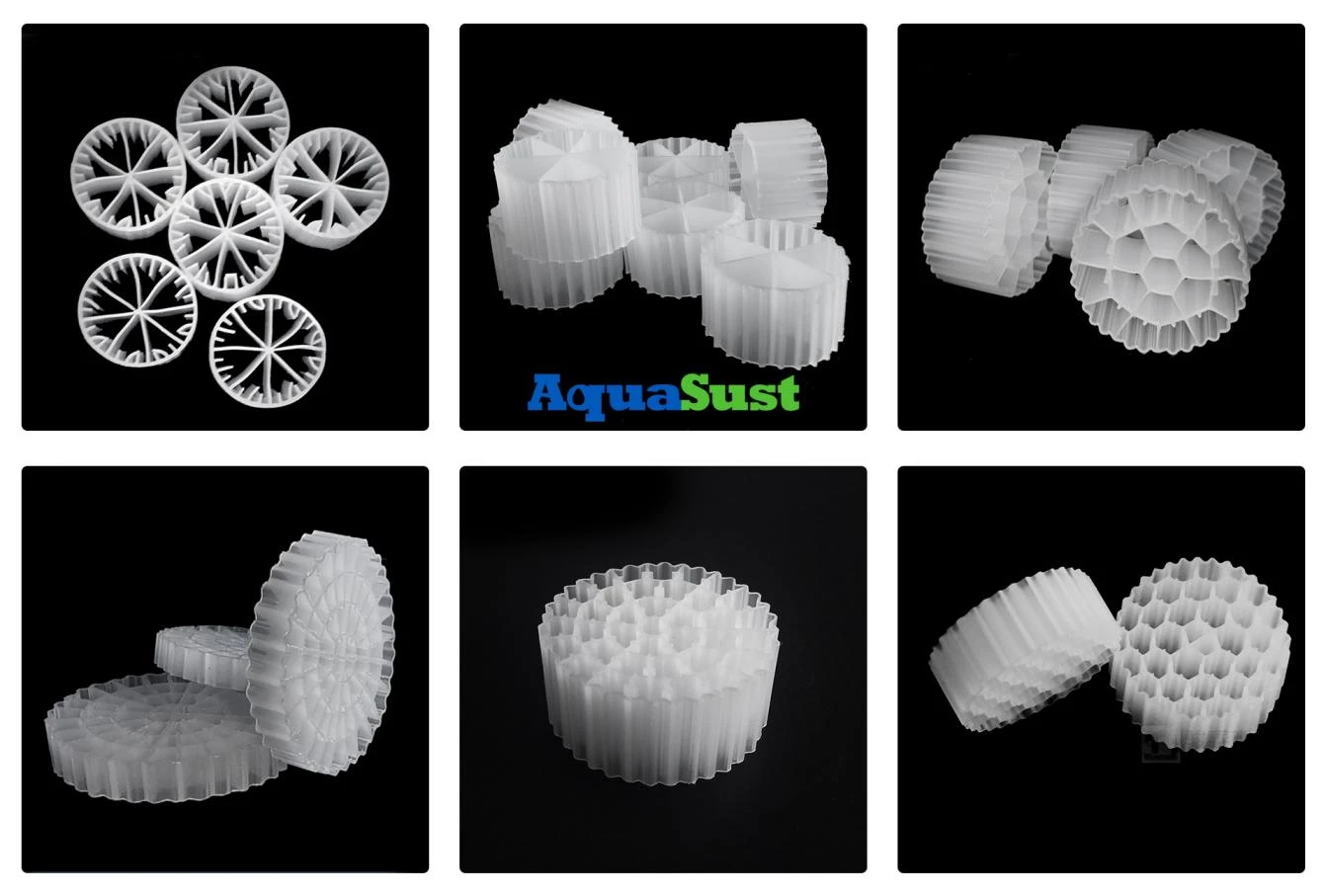

Quá trình hóa lỏng đòi hỏi phải có đủ không gian trống. Đối với phương tiện loại K{1}}hình trụ (K1/K3/K5), kinh nghiệm kỹ thuật cho thấy rằng khi tỷ lệ lấp đầy vượt quá khoảng 67%, lớp phương tiện sẽ trở nên dày đặc: bọt nước và không khí khó xâm nhập và các vùng ứ đọng có xu hướng hình thành gần đáy bể. Vì lý do này,67% được coi là mức trần kỹ thuật thực tế cho vật liệu lơ lửng (giá trị điển hình). Trần nhà thay đổi đôi chút tùy theo cấu trúc phương tiện; Phương tiện truyền thông loại xốp-xốp xốp dễ biến dạng hơn và có thể đạt tỷ lệ cao hơn trong một số trường hợp, nhưng điều này phải được xác minh cẩn thận.
Ảnh hưởng của tỷ lệ lấp đầy quá thấp hoặc quá cao
2.1 Tỷ lệ lấp đầy quá thấp
Diện tích bề mặt màng sinh học hiệu quả trong bể không đủ, tốc độ tải thể tích giảm và các chỉ số nước thải khó đáp ứng;
Ở nồng độ môi trường thấp, quá trình hóa lỏng trở nên quá mạnh, màng sinh học dễ bị bong ra hơn và thời gian hình thành màng sinh học bị kéo dài;
Việc đầu tư vào thể tích bể chứa không được tận dụng hết - các dự án trang bị thêm chi tiền mà không thực sự tăng công suất;
Các dự án-xây dựng mới có thể buộc phải mở rộng các bể chứa để bù đắp cho công suất xử lý, làm tăng chi phí xây dựng-dân sự và dấu chân.
2.2 Tỷ lệ lấp đầy quá cao
Quá trình hóa lỏng môi trường bị hạn chế, các vùng chết đóng gói phát triển bên trong bể, quá trình truyền khối kém đi và xuất hiện tình trạng thiếu oxy cục bộ;
Tiêu thụ năng lượng sục khí tăng: cần nhiều không khí hơn để duy trì quá trình hóa lỏng, làm tăng chi phí xử lý đơn vị;
Sự va chạm và mài mòn giữa các vật liệu ngày càng tăng, đặt tải trọng cao hơn lên màn hình lưu giữ, trong khi tuổi thọ sử dụng ngắn lại và áp lực bảo trì tăng lên.
Một quan niệm sai lầm phổ biến trong các dự án thực tế là “tỷ lệ lấp đầy cao hơn luôn có nghĩa là công suất xử lý cao hơn”. Khi tỷ lệ đạt đến mức trần hóa lỏng, việc bổ sung thêm vật liệu không cải thiện được tốc độ loại bỏ và thực sự có thể làm giảm chất lượng nước thải.
2.3 Cách đánh giá tại chỗ xem tỷ lệ lấp đầy có phù hợp hay không
Trong quá trình vận hành, ba bước kiểm tra nhanh sẽ hữu ích: thứ nhất, kiểm tra trực quan trạng thái hóa lỏng - môi trường phải trải đều trên bề mặt bể mà không có vùng đóng gói rõ ràng; thứ hai, theo dõi sự phân phối oxy hòa tan - độ lệch DO lớn trên toàn bể cho thấy khả năng trộn kém, điều này có thể dẫn đến bể chứa quá đầy; thứ ba, theo dõi các chỉ số nước thải và độ dày màng sinh học - nếu màng sinh học mỏng liên tục hoặc bong tróc thường xuyên thì có thể cần điều chỉnh tỷ lệ lấp đầy hoặc tốc độ sục khí. Đây là những cuộc kiểm tra-kinh nghiệm vận hành; phán quyết cuối cùng luôn dựa trên dữ liệu-kiểm tra chất lượng nước.
Tỷ lệ lấp đầy được đề xuất cho các kịch bản đô thị và công nghiệp
Phạm vi khuyến nghị cho từng kịch bản phụ thuộc vào nồng độ nước thải, tiêu chuẩn nước thải mục tiêu, loại bể và phương pháp sục khí. Các phạm vi dưới đây là các giá trị kỹ thuật điển hình; từng dự án cụ thể cần được xác nhận bằng tính toán thiết kế.
|
Kịch bản |
Tỷ lệ lấp đầy điển hình |
Ghi chú |
|
Nước thải đô thị (MBBR-xây dựng mới) |
30%–45% |
Sức mạnh-bình thường có ảnh hưởng; cân bằng việc loại bỏ nitơ và hóa lỏng |
|
Cải tạo bùn-được kích hoạt thành phố (hỗn hợp) |
25%–40% |
Phương tiện cùng tồn tại với bùn; không gian trộn phải được bảo tồn |
|
Nước thải công nghiệp (COD cao: thực phẩm/đồ uống/bột giấy & giấy) |
40%–60% |
Tải trọng cao; tăng cường chuyển khối và sục khí cần thiết |
|
Nước thải công nghiệp (amoniac cao: hóa chất/nước rỉ rác) |
50%–67% |
Nhằm mục đích tải diện tích-bề mặt; sự hóa lỏng phải được xác minh nghiêm ngặt |
|
Quá trình kết hợp MBBR + MBR |
30%–50% |
Giá trị điển hình cho giai đoạn MBBR ngược dòng |
Lưu ý rằng phạm vi được đề xuất chỉ là điểm khởi đầu. Giá trị cuối cùng phải được kiểm tra dựa trên tốc độ tải thể tích thiết kế (điển hình của thành phố là 0,3–0,8 kg COD/(m³·d)) và tiêu chuẩn nước thải mục tiêu: đối với tải trọng cao và các tiêu chuẩn nghiêm ngặt, hãy lấy giới hạn trên của phạm vi; đối với các ưu tiên tải thấp và tiết kiệm năng lượng-, hãy chọn mức thấp hơn.
Điều chỉnh theo loại bể, sục khí và chất lượng nước khu vực
Loại xe tăng:
- bể chứa dòng chảy-có nút chặn phát triển gradient nồng độ lớn dọc theo đường dẫn dòng chảy, do đó tỷ lệ làm đầy của chúng thường thấp hơn tỷ lệ làm đầy của bể hỗn hợp hoàn toàn;
- bể chứa đa kênh có thể áp dụng các tỷ lệ lấp đầy khác nhau trên các kênh khác nhau.
- Kiểm tra tải: sau khi chọn tỷ lệ đổ đầy, hãy xác minh cả tải theo thể tích và tải theo diện tích bề mặt-để xác nhận rằng thể tích bể và diện tích bề mặt phương tiện đều đáp ứng mục tiêu thiết kế - tránh đáp ứng một chỉ báo trong khi vượt quá chỉ báo kia.
Phương pháp sục khí:
- Các dự án ở Châu Âu thường sử dụng hệ thống sục khí bằng quạt có-bộ khuếch tán bong bóng mịn, có thể hỗ trợ tỷ lệ lấp đầy cao hơn (40%–55%);
- thiết bị sục khí bề mặt hoặc sục khí phản lực cung cấp cường độ trộn hạn chế, do đó nên sử dụng mức thấp hơn của phạm vi.
Chất lượng nước khu vực:
- ở Đông Nam Á, dòng nước có độ đục cao, ấm-có thể dễ dàng phủ chất rắn lơ lửng lên môi trường; 25%–40% được đề xuất cùng với việc xử lý trước tăng cường.
- Ở các vùng phía bắc lạnh giá, hoạt động sinh học suy giảm nên tỷ lệ lấp đầy cao hơn thường được sử dụng để bù đắp cho diện tích bề mặt, kết hợp với thiết kế-điều chỉnh nhiệt độ.
- Tại EU, nơi nồng độ nước thải đầu vào thấp, tỷ lệ lấp đầy có thể giảm vừa phải để tiết kiệm năng lượng với điều kiện các tiêu chuẩn nước thải vẫn được đáp ứng.
Tuân thủ và phân phối:
- đối với phương tiện xuất khẩu, tài liệu liên quan đến CE/REACH (EU) hoặc EPA{0}}phải được cung cấp cho thị trường mục tiêu;
- đối với các dự án ở Trung Quốc, các tiêu chuẩn GB và mã thiết kế hiện hành sẽ được áp dụng, đồng thời tỷ lệ lấp đầy được quyết định thông qua xác minh thiết kế.
Các dự án trang bị thêm cũng nên đánh giá công suất dư thừa của hệ thống sục khí hiện có để tránh thiếu khí sau khi tăng tỷ lệ lấp đầy.
Câu hỏi thường gặp (FAQ)
Câu hỏi 1: Tỷ lệ lấp đầy cao hơn có luôn đồng nghĩa với khả năng xử lý cao hơn không?
Đáp: Không nhất thiết. Trong phạm vi mà quá trình hóa lỏng vẫn ở mức bình thường (ví dụ: 25%–50%), việc tăng tỷ lệ lấp đầy sẽ làm tăng diện tích bề mặt màng sinh học hiệu quả và công suất tăng tương ứng; nhưng gần 60%–67% quá trình hóa lỏng trở nên hạn chế, vùng chết tăng lên, tốc độ tăng trưởng công suất chậm lại hoặc đảo ngược và mức tiêu thụ năng lượng sục khí tăng lên đáng kể.
Câu hỏi 2: Tại sao nhiều thiết kế giới hạn tỷ lệ lấp đầy ở mức 67%?
Trả lời: Đây là quy tắc kỹ thuật cơ bản (giá trị điển hình) bắt nguồn từ cơ chế hóa lỏng của môi trường hình trụ lơ lửng. Trên tỷ lệ này, các kênh nước và không khí giữa các vật liệu bị nén, khiến cho việc duy trì sự hóa lỏng đồng đều khó khăn. Nếu dự án thực sự cần mật độ phương tiện cao hơn thì nên đánh giá lại cấu hình bể chứa hoặc kết hợp quy trình-thay vì chỉ bổ sung thêm phương tiện.
Câu hỏi 3: Một dự án trang bị thêm nên xác định tỷ lệ lấp đầy của nó như thế nào?
Trả lời: Các dự án trang bị thêm bị hạn chế bởi cả thể tích bể hiện tại và công suất của hệ thống sục khí. Trước tiên, hãy xác minh xem nguồn cung cấp sục khí hiện tại có thể duy trì quá trình hóa lỏng và vận chuyển oxy ở tỷ lệ lấp đầy mục tiêu hay không, sau đó chạy các tính toán thử nghiệm trong phạm vi khuyến nghị; nếu cần, hãy xác nhận tỷ lệ gắn và loại bỏ màng sinh học trong thử nghiệm thí điểm trước khi tăng quy mô lên giá trị kỹ thuật.
Phần kết luận
Không có một tỷ lệ lấp đầy-kích thước-phù hợp-cho tất cả mọi người. Giá trị âm thanh tương đương với yêu cầu tải theo kịch bản cộng với các hạn chế về công suất bể/sục khí cộng với các điều chỉnh về chất lượng-nước trong khu vực. Các dự án thành phố thường hoạt động ở mức 25%–50%, trong khi các kịch bản công nghiệp-tải cao có thể đạt tới 60%–67% - tiêu chí cốt lõi là liệu phương tiện truyền thông có thể duy trì trạng thái lỏng bình thường hay không.
Để biết các đề xuất về tỷ lệ đổ đầy-dựa trên chất lượng nước và điều kiện bể cụ thể của bạn, hãy liên hệ vớiAquaSustđội ngũ kỹ thuật để đưa ra đề xuất phù hợp.
