Mô tả quy trình MBBR (Lò phản ứng màng sinh học di chuyển)

_20210606174410

news-1-1 EmailKate@aquasust.complastic.com

Sự phát triển ban đầu của quy trình MBBR:

Quy trình MBBR xử lý nước thải được phát minh và phát triển ban đầu bởi Giáo sư Hallvard Ǿdegaard vào cuối những năm 1980 tại Đại học Khoa học và Công nghệ Na Uy.

đã có hơn 800 nhà máy xử lý nước thải MBBR tại hơn 50 quốc gia vào năm 2014, với khoảng một nửa xử lý nước thải sinh hoạt và khoảng một nửa xử lý nước thải công nghiệp. Ít nhất một phần lý do khiến người ta quan tâm đến quy trình MBBR là do quy trình nhỏ của nó so với các quy trình xử lý sinh học khác. Thể tích bể cần thiết cho quy trình MBBR thường nhỏ hơn đáng kể so với thể tích cần thiết cho quy trình bùn hoạt tính hoặc bộ lọc nhỏ giọt được thiết kế để xử lý cùng một dòng nước thải.

Mô tả chung về quy trình MBBR:

Quá trình MBBR là một quá trình xử lý nước thải sinh học tăng trưởng kèm theo. Nghĩa là, các vi sinh vật thực hiện quá trình xử lý được gắn vào môi trường rắn, như trong bộ lọc nhỏ giọt hoặc hệ thống RBC. Ngược lại, trong quy trình xử lý nước thải sinh học tăng trưởng lơ lửng, giống như quy trình bùn hoạt tính, các vi sinh vật thực hiện xử lý sẽ được giữ lơ lửng trong dung dịch hỗn hợp ở bể sục khí.

Trong các quy trình xử lý sinh học tăng trưởng gắn liền thông thường, như bộ lọc nhỏ giọt hoặc hệ thống RBC, các vi sinh vật được gắn vào một môi trường cố định tại chỗ và nước thải được xử lý sẽ chảy qua bề mặt của môi trường cùng với sự phát triển sinh học kèm theo của chúng. Ngược lại, quy trình MBBR sử dụng vật liệu mang nhựa nhỏ (được mô tả chi tiết hơn trong phần tiếp theo) để gắn các vi sinh vật vào. Quá trình xử lý MBBR thường diễn ra trong bể tương tự như bể sục khí bùn hoạt tính. Giá thể mang được giữ lơ lửng bằng hệ thống sục khí khuếch tán cho quá trình kỵ khí hoặc bằng hệ thống trộn cơ học cho quá trình thiếu khí hoặc kỵ khí, như được minh họa trong các hình bên dưới. Một sàng thường được sử dụng ở lối ra bể MBBR để giữ vật liệu mang trong bể.

Việc làm sạch sơ cấp thường được sử dụng trước bể MBBR. Việc làm rõ thứ cấp cũng thường được sử dụng, nhưng không có bùn hoạt tính tái chế được đưa trở lại quy trình vì quần thể vi sinh vật thích hợp được duy trì gắn liền với môi trường.

Hệ thống nhà cung cấp dịch vụ hỗ trợ phương tiện truyền thông MBBR:

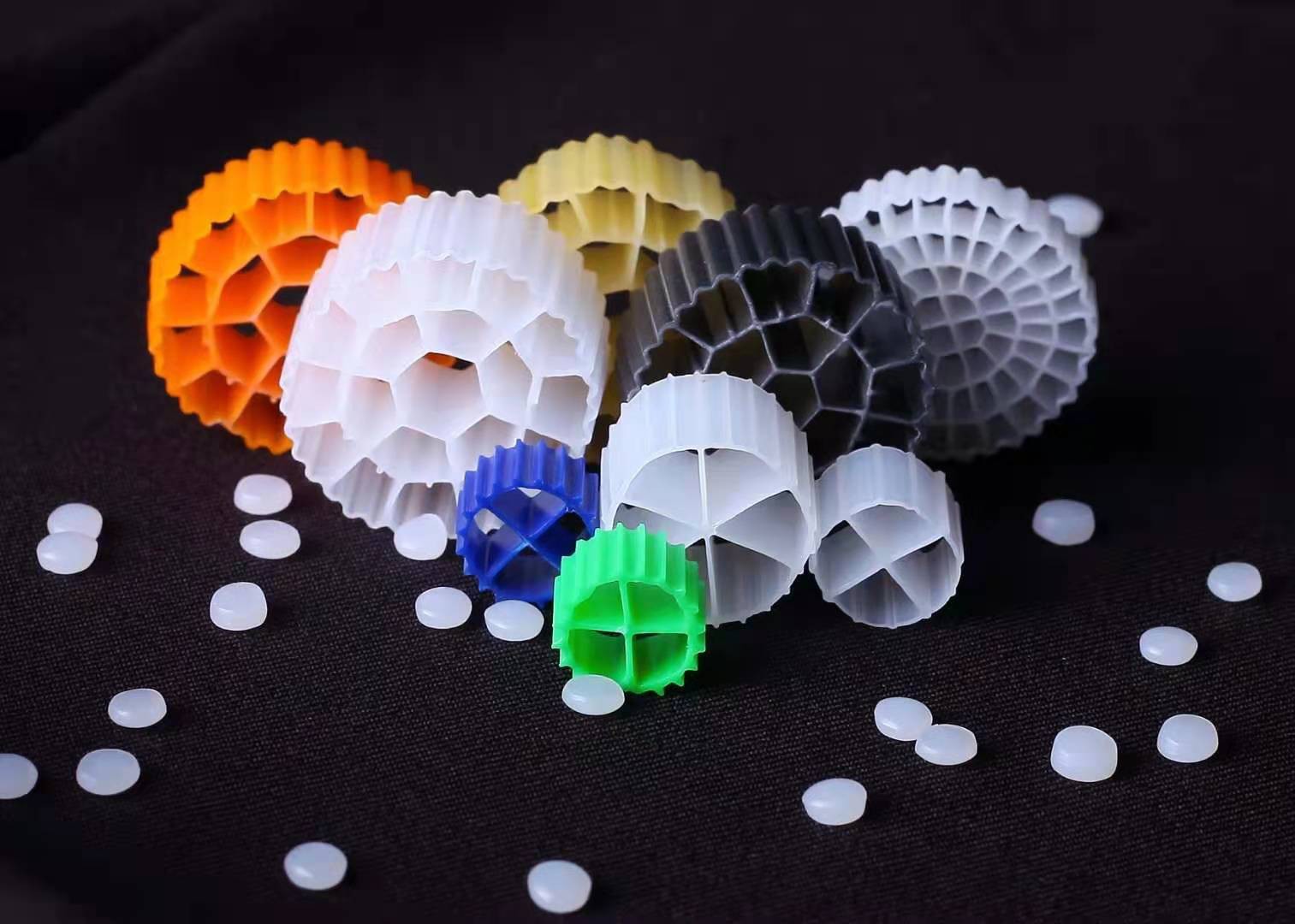

Các quy trình MBBR sử dụng các chất mang hỗ trợ phương tiện bằng nhựa tương tự như các chất mang trong hình bên dưới. Như thể hiện trong hình đó, chất mang thường được thiết kế để có diện tích bề mặt cao trên một đơn vị thể tích, do đó có nhiều diện tích bề mặt để vi sinh vật bám vào và phát triển. Các nhà cung cấp dịch vụ hỗ trợ phương tiện như những nhà cung cấp trong hình có sẵn từ nhiều nhà cung cấp. Cần có hai đặc tính của sóng mang để tính toán thiết kế quy trình được mô tả và thảo luận trong khóa học này. Những tính chất đó là diện tích bề mặt riêng tính bằng m 2 /m 3 và hệ số rỗng. Diện tích bề mặt riêng của chất mang MBBR thường nằm trong khoảng từ 350 đến 1200 m 2 /m 3 và hệ số rỗng thường dao động từ 60% đến 90%. Giá trị thiết kế cho các đặc tính của vật mang này phải được lấy từ nhà sản xuất hoặc nhà cung cấp vật mang.

_20210606174420

Các phương án thay thế quy trình xử lý nước thải MBBR:

Nước thải MBBRQuá trình điều trị khá linh hoạt và có thể được sử dụng theo nhiều cách khác nhau. hìnhdưới đây trình bày sơ đồ dòng chảy cho sáu phương án sau. Lưu ý rằng, như trước đâyđã đề cập, phần làm rõ chính và phần làm rõ thứ cấp được hiển thị cho tất cả các

các phương pháp xử lý thay thế, nhưng không có quá trình tái chế bùn như trong bùn hoạt tính thông thườngquá trình.

1. Loại bỏ BOD một giai đoạn

2. Loại bỏ BOD hai giai đoạn

3. Hai giai đoạn loại bỏ BOD và Nitrat hóa

4. Quá trình nitrat hóa bậc ba một giai đoạn

5. Khử nitrat tiền thiếu khí

6. Khử nitrat sau thiếu khí

Tổng quan về tính toán thiết kế quy trình MBBR:

Thông số thiết kế thực nghiệm quan trọng được sử dụng để xác định kích thước bể MBBR cần thiết là tốc độ tải diện tích bề mặt (SALR) tính bằng g/m 2 /d. G/d trong đơn vị SALR đề cập đến g/d của tham số bị loại bỏ và m2 trong đơn vị SALR đề cập đến diện tích bề mặt của sóng mang. Do đó, để loại bỏ BOD, SALR sẽ là g BOD/ngày đưa vào bể MBBR trên mỗi m 2 diện tích bề mặt chất mang. Đối với lò phản ứng nitrat hóa, SALR sẽ là g NH 3 -N/ngày đi vào bể MBBR trên m 2 diện tích bề mặt chất mang. Cuối cùng, đối với thiết kế khử nitrat, SALR sẽ là g NO 3 -N/ngày trên m 2 diện tích bề mặt chất mang.

Đối với bất kỳ quy trình nào trong số này, giá trị thiết kế của SALR có thể được sử dụng cùng với các giá trị thiết kế của tốc độ dòng nước thải và nồng độ BOD, amoniac hoặc nitrat, tính toán diện tích bề mặt chất mang cần thiết trong bể MBBR. Sau đó, thể tích chất mang thiết kế có thể được tính toán bằng cách sử dụng giá trị đã biết đối với diện tích bề mặt riêng của chất mang (m 2 /m 3 ). Cuối cùng, giá trị thiết kế cho % lấp đầy chất mang có thể được sử dụng để tính toán thể tích bể yêu cầu.

MBBR61
